Enerji tesislerinde topraklama güvenliği
Topraklama sistemi, arıza akımını güvenli biçimde dağıtarak personelin maruz kalabileceği adım ve dokunma gerilimlerini sınırlandırmayı amaçlar. Trafo merkezi, enerji santrali ve endüstriyel tesiste topraklama ağının performansı yalnızca düşük bir direnç değerine indirgenemez. Şebeke arıza akımı, açma süresi, zemin yapısı, ağ geometrisi ve yüzey tabakası birlikte değerlendirilmelidir. SELVaz topraklama ölçümü geniş sahalarda gerçek sistem davranışını incelemek için kullanılan saha yöntemlerinden biridir.
Plan-Test ölçüm öncesinde tek hat, topraklama projesi, saha yerleşimi, bağlantılı metal sistemler ve işletme koşullarını inceler. Ölçüm hedefi; topraklama empedansı, potansiyel dağılımı, adım-dokunma gerilimi veya özgül toprak direnci olarak netleştirilir. Uygulanacak akım, prob güzergâhları, güvenli çalışma alanı ve parazit kontrolü planlanır. Sonuçlar IEEE 80, EN 50522, IEC 61936-1 ve ilgili işletme kriterleri çerçevesinde yorumlanır.
SELVaz ölçümü nasıl uygulanır?
SELVaz yöntemi, saha koşullarına uygun bir akım kaynağı ile topraklama ağına kontrollü test akımı enjekte edilmesine ve oluşan gerilimlerin seçilen noktalarda ölçülmesine dayanır. Test akımının frekansı ve büyüklüğü, şebeke kaynaklı parazitlerden ayrıştırılabilecek ve güvenli uygulanabilecek şekilde seçilir. Uzak akım elektrodu ile gerilim problarının konumu saha geometrisi, erişim ve gömülü metalik bağlantılar dikkate alınarak planlanır.
Büyük topraklama ağlarında akımın yayılımı, enerji nakil hattı koruma iletkenleri, kablo ekranları, boru hatları ve komşu tesisler tarafından etkilenebilir. Bu nedenle klasik küçük tesis ölçümünün varsayımları doğrudan uygulanmaz. Plan-Test farklı prob noktalarından veri alarak kararlılığı ve parazit seviyesini kontrol eder. Ham akım, gerilim, faz bilgisi ve saha koordinatları kaydedilir; hesaplanan topraklama empedansı ölçüm belirsizliğiyle birlikte raporlanır.
Adım ve dokunma gerilimi ölçümleri
Dokunma gerilimi, arıza sırasında topraklanmış metal bir bölüme temas eden kişinin eli ile ayağı arasındaki potansiyel farkı; adım gerilimi ise zeminde belirli aralıkla duran iki ayak arasındaki farkı ifade eder. Güvenli limitler arıza süresi, vücut akımı yaklaşımı ve yüzey malzemesine göre değerlendirilir. Ölçüm noktaları kumanda binası, çit, kapı, ekipman gövdeleri, trafo çevresi ve personelin bulunabileceği güzergâhlardaki risklere göre seçilir.
Saha ölçümünde standartta tanımlanan temas düzeni ve yükleme direnci kullanılır. Test akımıyla ölçülen gerilim, gerçek arıza akımı koşullarına uygun biçimde ölçeklenir; akımın topraklama ağına dağılımı ve paralel dönüş yolları dikkate alınır. Yüksek çıkan noktalar bağlantı sürekliliği, ağ geometrisi, yüzey çakılı veya eşpotansiyel düzenleme açısından incelenir. Sonuç, yalnızca uygunluk ifadesi değil tehlikeli bölgenin konumu ve uygulanabilir iyileştirme önerisiyle sunulur.
Özgül toprak direnci ve saha modellemesi
Özgül toprak direnci, topraklama tasarımının temel girdilerinden biridir ve zeminin nemi, sıcaklığı, kimyasal yapısı ile katmanlaşmasına göre değişir. Wenner dört elektrot yöntemi gibi düzenlerle farklı elektrot açıklıklarında ölçüm yapılarak farklı derinlikler hakkında veri elde edilir. Tek bir noktadaki değer tüm sahayı temsil etmeyebileceği için santral veya trafo merkezi alanında uygun sayıda güzergâh planlanır.
Ölçüm verileri katmanlı zemin modelinin oluşturulmasında kullanılabilir. Tasarım aşamasında bu model ile ağ empedansı, potansiyel dağılımı ve adım-dokunma gerilimleri hesaplanır. Mevcut tesiste ise saha ölçümü tasarım varsayımlarıyla karşılaştırılır. Mevsimsel değişim ve kurak dönem etkisi göz önünde bulundurulur. Plan-Test, özgül direnç sonuçlarının yalnızca tablo olarak değil topraklama ağı boyutlandırması ve güvenlik değerlendirmesiyle bağlantılı kullanılmasını sağlar.
RES, GES ve trafo merkezi topraklama ölçümü

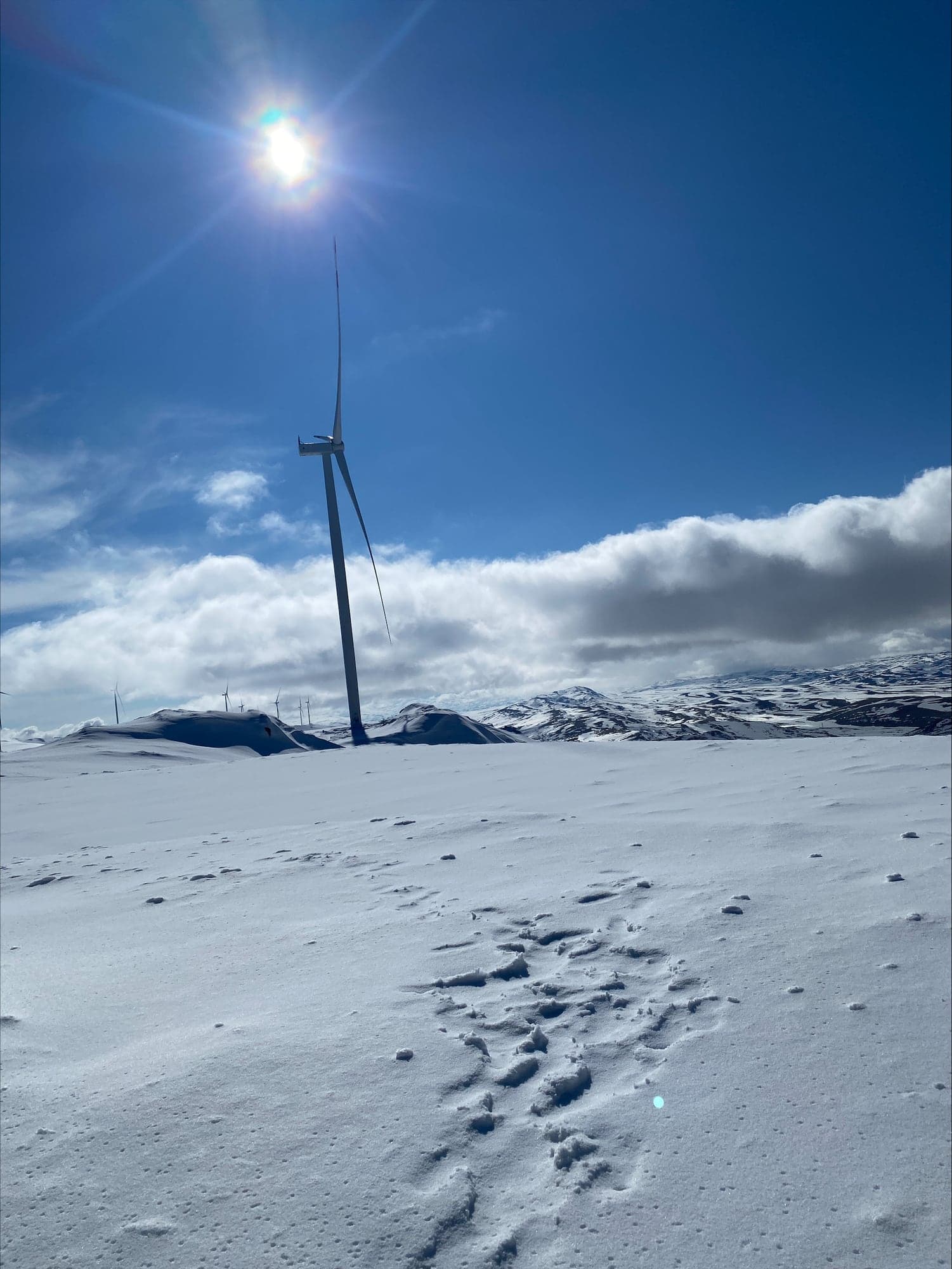

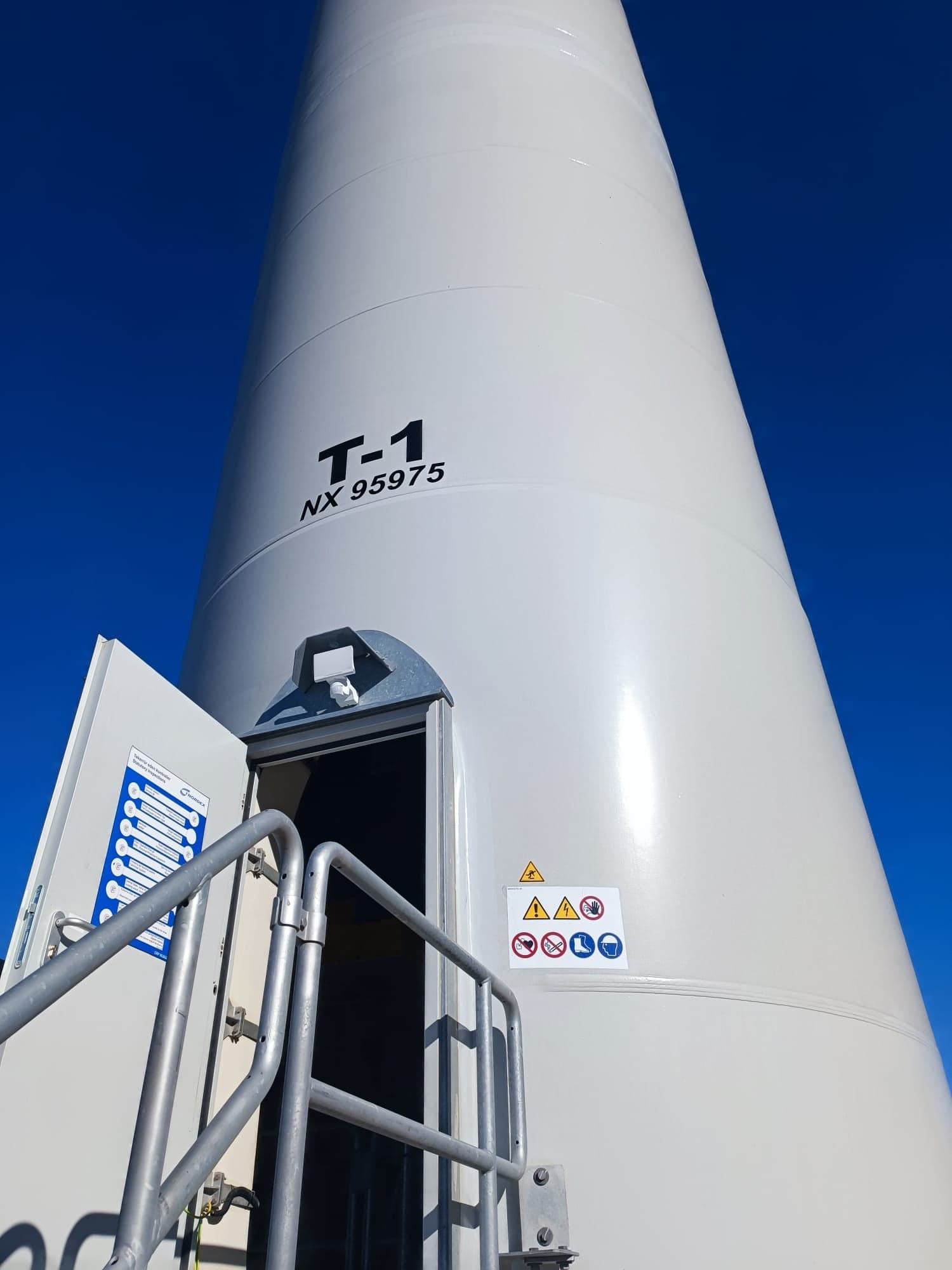

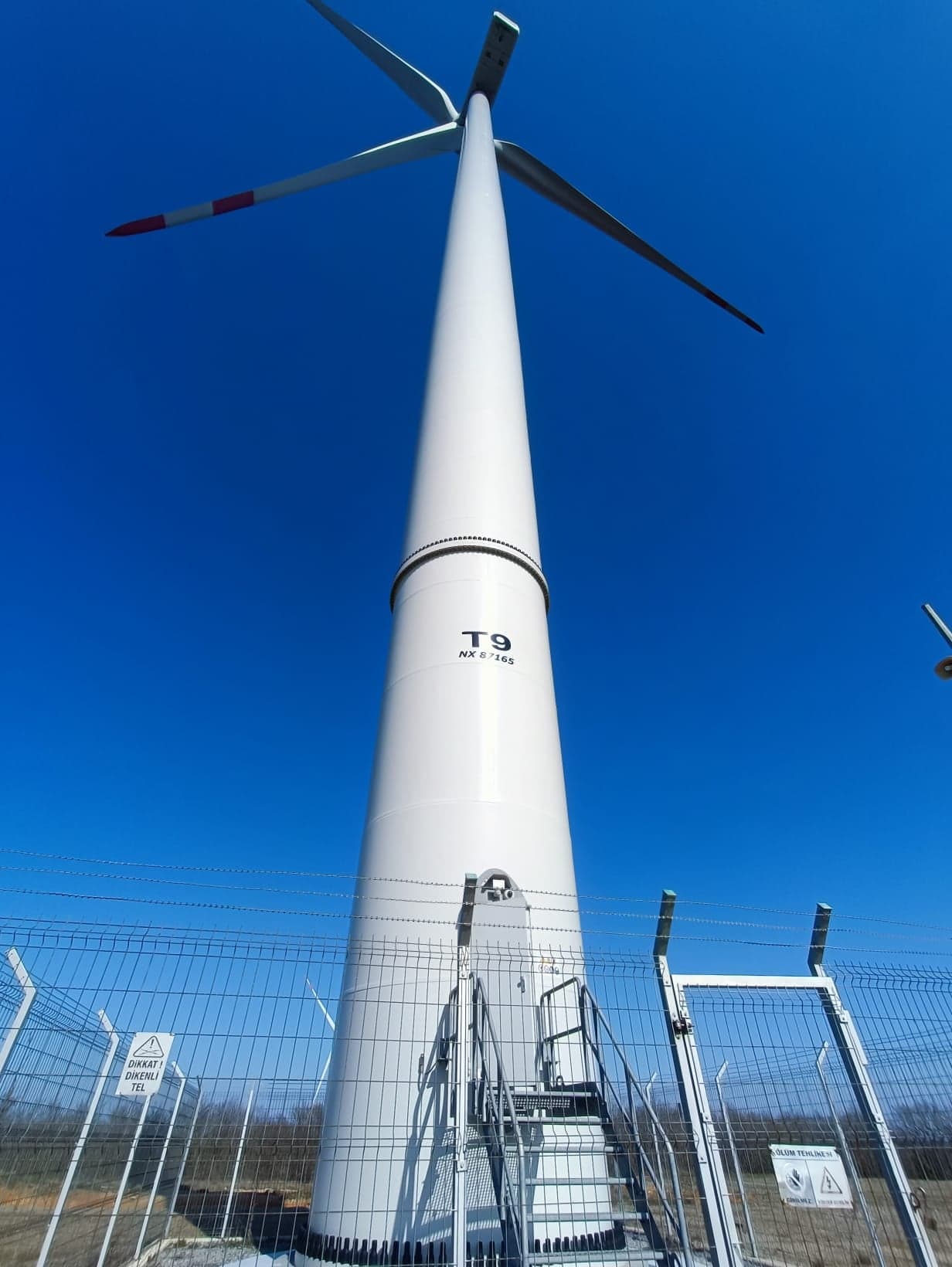

RES GES topraklama testi geniş alana yayılan türbin, inverter, trafo, kablo ekranı ve metalik yapıların ortak davranışını dikkate almalıdır. Rüzgâr türbini temelleri ve halka iletkenler, toplayıcı sistem boyunca birbirine bağlanabilir; GES sahalarında çok sayıda masa ve inverter istasyonu eşpotansiyel sisteme katılır. Bu bağlantılar test akımının dağılımını etkilediği için ölçüm planı saha yerleşimine özel hazırlanır.
Trafo merkezi topraklama ölçümünde şalt sahası, kumanda binası, çit, enerji nakil hattı ve kablo sistemleri birlikte incelenir. Tesis işletmedeyken güvenli enjeksiyon seviyesi, çalışma alanı ve mevcut kaçak akımlar göz önünde bulundurulur. Gerekli izinler ve koordinasyon sağlanmadan bağlantı yapılmaz. Plan-Test geniş sahalarda SELVaz akım kaynağı ve uygun ölçüm düzeniyle güvenilir veri toplamayı, sonuçları proje ve güvenlik limitleriyle karşılaştırmayı hedefler.
Topraklama raporu ve iyileştirme seçenekleri
Topraklama raporunda ölçüm amacı, saha planı, cihazlar, bağlantı düzeni, akım elektrodu ve gerilim probu konumları, hava-zemin koşulları ve ham ölçümler yer alır. Hesap adımları, kullanılan arıza akımı, temizleme süresi ve kabul limitleri açıkça gösterilir. Parazit, paralel iletkenler ve ölçüm belirsizliği gibi sonucu etkileyen unsurlar değerlendirilir. Plan üzerinde riskli adım-dokunma noktaları işaretlenir.
Uygunsuzluk görülürse ek iletken veya elektrot, bağlantı onarımı, eşpotansiyel kuşak, yüzey tabakasının iyileştirilmesi, çit düzenlemesi veya koruma temizleme süresinin azaltılması gibi seçenekler teknik ve uygulanabilirlik açısından ele alınır. Müdahale sonrası doğrulama ölçümü önerilir. İyi hazırlanmış SELVaz topraklama ölçümü raporu, yalnızca mevzuat dosyasını tamamlamaz; personel güvenliği ve tesisin arıza anındaki davranışı için somut bir iyileştirme yol haritası sağlar.
